電表接線圖 單相電表接線圖及三相電表接線圖詳解 KIA MOS管
信息來源：本站 日期：2018-05-08

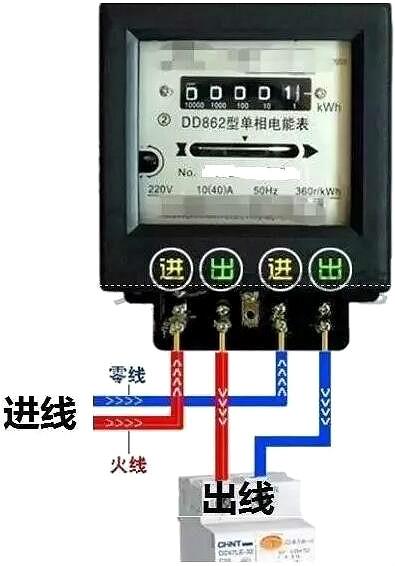

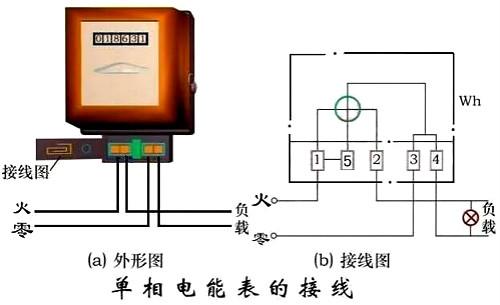

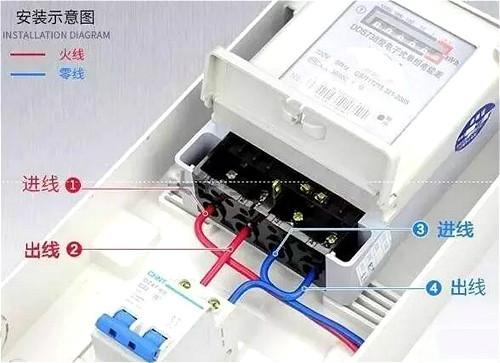

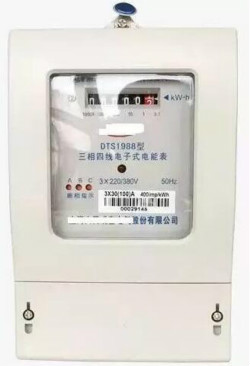

智能電表的主要類型有IC卡電表，用戶持IC卡到供電部門交款購電，供電部門用售電管理機(jī)將購電量寫入IC卡中，用戶持IC卡在感應(yīng)區(qū)刷非接觸式IC卡(簡稱刷卡，下同)，即可合閘供電，供電后將卡拿走。當(dāng)表內(nèi)剩余電量等于報(bào)警電量時，拉閘斷電報(bào)警(或蜂鳴器報(bào)警)，此時用戶在感應(yīng)區(qū)刷卡即可恢復(fù)供電;當(dāng)剩余電量為零時，自動拉閘斷電，用戶必須再次持卡交費(fèi)購電，才可以恢復(fù)用電。對于居民用電，在與機(jī)械式電表、電子式電表作對比時，它有以下幾點(diǎn)的優(yōu)勢：
1、具有多種防竊電功能，起動電流小、無潛動、寬負(fù)荷、低功耗，誤差曲線平直、長期運(yùn)行時穩(wěn)定性好。單相本地費(fèi)控智能電表
2、外形美觀、體積小、重量輕、安裝方便。
3、準(zhǔn)確度高：全電子式設(shè)計(jì)，內(nèi)置進(jìn)口專用芯片，精度不受頻率、溫度、電壓，高次諧波影響。
4、長壽命：采用SMT技術(shù)，優(yōu)化的電路設(shè)計(jì)，整機(jī)出廠后無需調(diào)整電路。
5、功耗低：采用低功耗設(shè)計(jì)，降低電網(wǎng)線損。
6、預(yù)購電量;IC卡傳遞數(shù)據(jù)，實(shí)現(xiàn)數(shù)據(jù)回讀，包括：回讀總電量，剩余電量，表內(nèi)累積購電量，總購電次數(shù)等信息。
7、儲存表常數(shù)、初始值、用戶住址、姓名等信息。
8、超負(fù)荷報(bào)警斷電、剩余電量報(bào)警，提醒用戶及時購電。

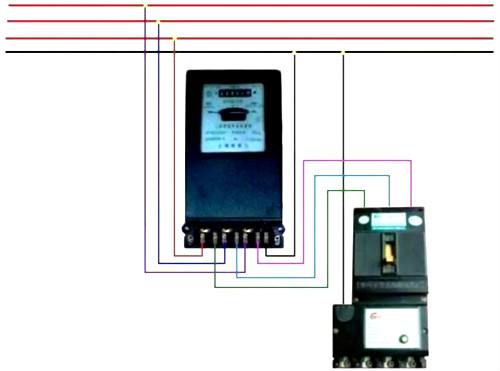

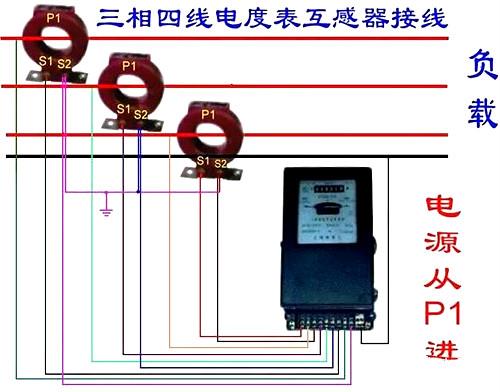

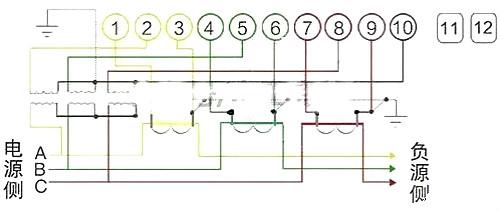

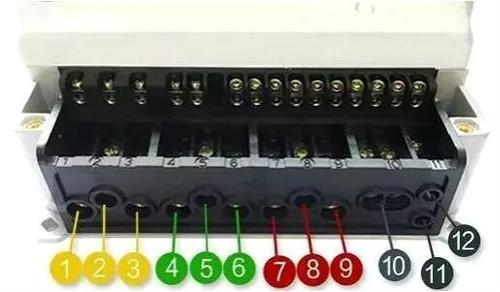

過電流互感器【3X220/380V 1.5（6）A】電能表

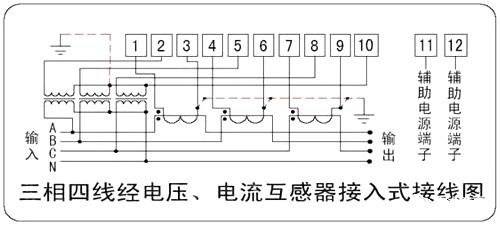

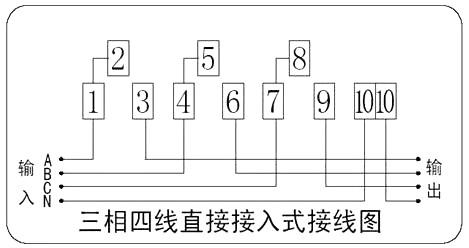

三相四線電能表【3X57.7/100V 1.5（6）A】
三相三線電能表【3X100V 1.5（6）A】

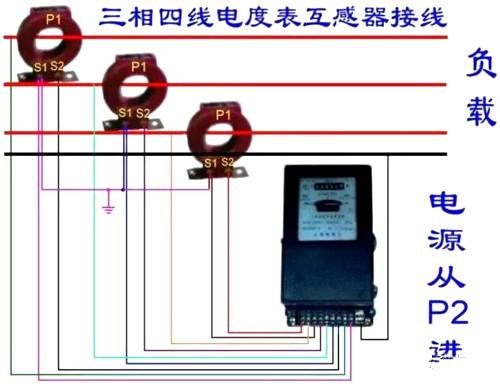

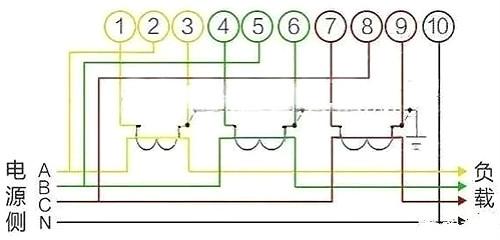

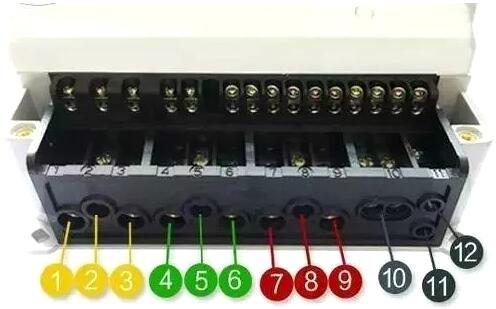

過電流互感器【3X220/380V 1.5（6）A】電能表

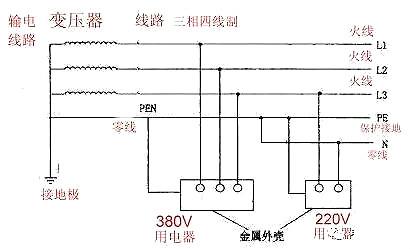

三相四線制，在低壓配電網(wǎng)中，輸電線路一般采用三相四線制，其中三條線路分別代表A，B，C三相，另一條是中性線N或PEN（如果該回路電源側(cè)的中性點(diǎn)接地，則中性線也稱為零線（老式叫法，應(yīng)逐漸避免，改稱PEN，如果不接地，則從嚴(yán)格意義上來說，中性線不能稱為零線）。在進(jìn)入用戶的單相輸電線路中，有兩條線，一條我們稱為相線L，另一條我們稱為中線N，中線正常情況下要通過電流以構(gòu)成單相線路中電流的回路。而三相系統(tǒng)中，三相平衡時，中性線（零線）是無電流的，故稱三相四線制；在380V低壓配電網(wǎng)中為了從380V線間電壓中獲得220V相間電壓而設(shè)N線，有的場合也可以用來進(jìn)行零序電流檢測，以便進(jìn)行三相供電平衡的監(jiān)控。

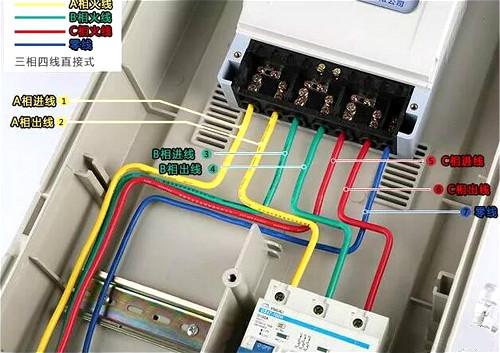

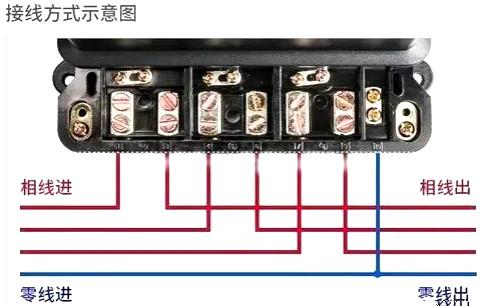

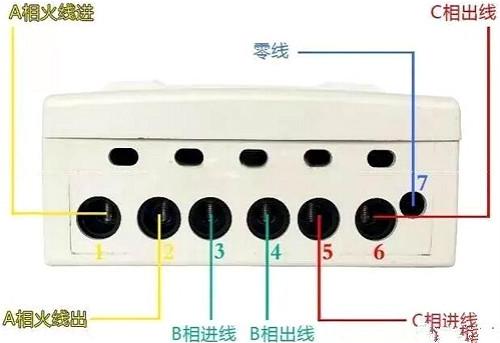

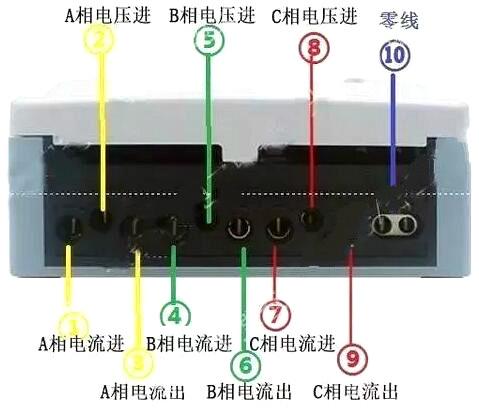

三相四線怎么接？
首先你得明白什么是三相四線制供電電路：三相四線制指三相交流供電中有三根火線（U、V、W表示），一根零線（N表示）。每兩條火線之間電壓380V，稱為線電壓，任何一根火線與零線的電壓為220V，稱為相電壓。所以，220V的燈泡不管功率多少，都應(yīng)給接相電壓，即一根接零線，另一根任接一根火線。按三相交流電壓380V考慮，線電壓為380V，相電壓為220V，則三只相同阻抗元件，先以星形接入，再以角形接入，其中Z為電機(jī)每相繞組的阻抗（三根鎢絲管），應(yīng)該是相電流會增大到原來的1.732（根號3）倍，線電流會增大到原來的3倍，功率也變?yōu)樵瓉淼?倍。
三相四線怎么接？
1、在三項(xiàng)負(fù)載不平衡的情況下，零線導(dǎo)通，不平衡電流流回中性點(diǎn)，從而使供電系統(tǒng)的線電壓、相電壓基本保持平衡；
2、當(dāng)采用保護(hù)接零的電氣設(shè)備絕緣損壞發(fā)生碰殼時，短路電流將通過零線構(gòu)成回路，由于零線阻抗較小，所以短路電流將很大，它促使保護(hù)裝置迅速動作以斷開電源，從而起到保護(hù)作用；
3、零線還是單相220V電氣設(shè)備的電源回路。
