7805

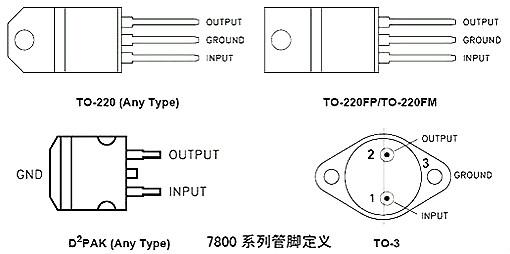

7805引腳圖

7805是常用的三端穩(wěn)壓器，一般使用的是TO-220封裝，能提供DC 5V的輸出電壓，應(yīng)用范圍廣，內(nèi)含過流和過載保護電路。帶散熱片時能持續(xù)提供1A的電流，如果使用外圍器件，它還能提供不通的電壓和電流。

7805是常用的三端穩(wěn)壓器件，顧名思義05就是輸出電壓為5v，還可以微調(diào)，7805輸出波紋很小。

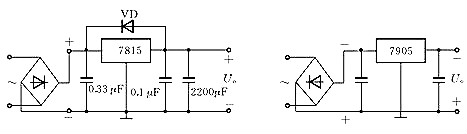

(1) 集成三端穩(wěn)壓器根據(jù)穩(wěn)定電壓的正、負極性分為78×××，79×××系列。附圖給出了正、負穩(wěn)壓的典型電路。

〈正、負穩(wěn)壓7805電路〉

(2) 三端穩(wěn)壓器的型號規(guī)格和管腳分布。

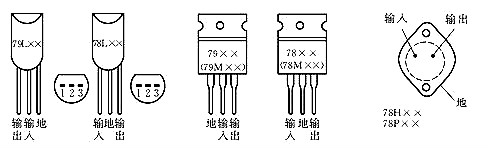

例如：78M05三端穩(wěn)壓器可輸出+5 V、0.5 A的穩(wěn)定電壓;7912三端穩(wěn)壓器可輸出 12V、1A的穩(wěn)定電壓。 (3) 外形及管腳分布，如附圖1-25所示。

由7805，7905，7812組成的特殊的線性穩(wěn)壓電源

如圖所示為一種特殊的電源電路。該電路雖然簡單，但可以從兩個相同的次級繞組中產(chǎn)生出三組直流電壓：+5V、-5V和+12V。其特點是：D2、D3跨接在E2、E3這兩組交流電源之間，起著全波整流的作用。

7805可調(diào)穩(wěn)壓電源電路圖

7800系列三端穩(wěn)壓集成電路廣泛用于各種電子電器電路中用作電源穩(wěn)壓，它的輸出電壓是固定的，但如果對外圍電路稍作改動就可以是一個不錯的連續(xù)可調(diào)穩(wěn)壓電源，用作實驗檢修之用完全可行。

制作之前需了解：7800系列三端穩(wěn)壓器按輸出電流區(qū)分有三種系列，分別是78L00系列最大輸出電流0.1A；78M00系列最大輸出電流0.5A；7800系列最大輸出電流1.5A。三端穩(wěn)壓器輸入輸出壓差要大于2V。7805－7818的最高輸入電壓不能超過35V，7820－7824最高輸入電壓不能超過40V。

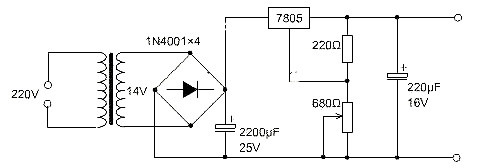

7805制作的5V－12V連續(xù)可調(diào)穩(wěn)壓電源

這里選用7805制作了一個5V～12V連續(xù)可調(diào)的直流穩(wěn)壓電源實例。圖中R1、R2的取值決定了輸出電壓的可調(diào)范圍，按照?qǐng)D示取值可在5～12V穩(wěn)壓范圍內(nèi)實現(xiàn)輸出電壓連續(xù)可調(diào)。

最高輸出電壓受三端穩(wěn)壓器最大輸入電壓及最小輸入輸出壓差的限制，7805最高輸入電壓為35V，輸入輸出壓差要保持在2V以上，因此該電路中由于穩(wěn)壓器的直流輸入電壓約為15V，所以該電路的輸出電壓最大值設(shè)定為12V。

三端穩(wěn)壓器（78、79系列）管腳判斷技巧

電子產(chǎn)品中常見到的三端穩(wěn)壓集成電路有正電壓輸出的78××系列和負電壓輸出的79××系列。故名思義，三端IC是指這種穩(wěn)壓用的集成電路只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三極管，TO-220的標(biāo)準(zhǔn)封裝，也有9013樣子的TO-92封裝。

1、用78/79系列三端穩(wěn)壓IC來組成穩(wěn)壓電源所需的外圍元件極少，電路內(nèi)部還有過流、過熱及調(diào)整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩(wěn)壓IC型號中的78或79后面的數(shù)字代表該三端集成穩(wěn)壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。

2、78/79系列三端穩(wěn)壓IC有很多電子廠家生產(chǎn)，80年代就有了，通常前綴為生產(chǎn)廠家的代號，如TA7805是東芝的產(chǎn)品，AN7909是松下的產(chǎn)品。

3、有時在數(shù)字78或79后面還有一個M或L，如78M12或79L24，用來區(qū)別輸出電流和封裝形式等，其中78L調(diào)系列的最大輸出電流為100mA，78M系列最大輸出電流為1A，78系列最大輸出電流為1．5A。它的封裝也有多種，詳見圖。塑料封裝的穩(wěn)壓電路具有安裝容易、價格低廉等優(yōu)點，因此用得比較多。79系列除了輸出電壓為負。引出腳排列不同以外，命名方法、外形等均與78系列的相同。

4、因?yàn)槿斯潭煞€(wěn)(wěn)壓電路的使用方便，電子制作中經(jīng)常采用，可以用來改裝分立元件的穩(wěn)壓電源，也經(jīng)常用作電子設(shè)備的工作電源。電路圖如圖所示。

5、注意三端集成穩(wěn)壓電路的輸入、輸出和接地端絕不能接錯，不然容易燒壞。一般三端集成穩(wěn)壓電路的最小輸入、輸出電壓差約為2V，否則不能輸出穩(wěn)定的電壓，一般應(yīng)使電壓差保持在4-5V，即經(jīng)變壓器變壓，二極管整流，電容器濾波后的電壓應(yīng)比穩(wěn)壓值高一些。

6、在實際應(yīng)用中，應(yīng)在三端集成穩(wěn)壓電路上安裝足夠大的散熱器（當(dāng)然小功率的條件下不用）。當(dāng)穩(wěn)壓管溫度過高時，穩(wěn)壓性能將變差，甚至損壞。

7、當(dāng)制作中需要一個能輸出1．5A以上電流的穩(wěn)壓電源，通常采用幾塊三端穩(wěn)壓電路并聯(lián)起來，使其最大輸出電流為N個1．5A，但應(yīng)用時需注意：并聯(lián)使用的集成穩(wěn)壓電路應(yīng)采用同一廠家、同一批號的產(chǎn)品，以保證參數(shù)的一致。另外在輸出電流上留有一定的余量，以避免個別集成穩(wěn)壓電路失效時導(dǎo)致其他電路的連鎖燒毀。

在78**、79**系列三端穩(wěn)壓器中最常應(yīng)用的是TO-220和TO-202兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。

圖中的引腳號標(biāo)注方法是按照引腳電位從高到底的順序標(biāo)注的。這樣標(biāo)注便于記憶。引腳①為最高電位，③腳為最低電位，②腳居中。從圖中可以看出，不論正壓還是負壓，②腳均為輸出端。對于78**正壓系列，輸入是最高電位，自然是①腳，地端為最低電位，即③腳，如附圖所示。對與79**負壓系列，輸入為最低電位，自然是③腳，而地端為最高電位，即①腳，如附圖所示。

此外，還應(yīng)注意，散熱片總是和最低電位的第③腳相連。這樣在78**系列中，散熱片和地相連接，而在79**系列中，散熱片卻和輸入端相連接.
