LED驅動電路原理圖的設計基礎與注意事項-KIA MOS管
信息來源：本站 日期：2018-01-11
LED驅動電路直接采用220V的交流市電作為電源。固然工作電流不大，但是工作電壓較高，而且是未經隔離的，所以假如有朋友對此電路感興味想要自制的話一定要注意安全。
這種LED驅動電路大局部用于照明燈具中。普通都是燈具的第一檔，LED檔位。或者是戶外廣告牌，亦或者是簡易的LED燈泡中。

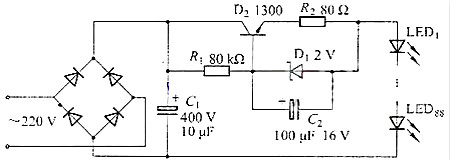

電路構造明晰明了。首先是一個橋式整流把220V的交流整流成一個頻率100Hz的脈動直流。后面的C1濾波電容器將脈動直流濾波成300V左右的比擬穩定的直流。圖中的1300是一種高耐壓的NPN三極管。耐壓值至少在400V以上。R1電阻則為三極管的驅動電阻。擔任為三極管提供一個基極電流，保證三極管的導通。R2電阻器則是LED電路中的限流電阻，限制了最大工作電流，同時會有一定分壓作用，保證電路的正常運轉。
D1則是一個2V的穩壓管，說實話，這種2V的穩壓管真的不多見。大局部常用的穩壓管集中在5.6V-12V上。假如找不到適宜的2V穩壓管，能夠嘗試用二極管串聯得到近似值的模仿穩壓管。比方單只二極管導通壓降在0.5V，則四只普通二極管就是2V的壓降了。C2電容器在電路中起到一個去頻閃的作用。避免不穩定的電壓形成的LED驅動電流的變化招致的LED忽明忽暗或者頻閃狀況的發生。
圖中R2電阻應采用不小于2W的電阻器。1300的NPN三極管詳細型號應該是13003。其參數為耐壓400V，最大電流1.5A，最大功率40W。此三極管常見于節能燈電路中。高耐壓電容器也能在節能燈電路中發現。后級LED采用白光小草帽LED，圖中給出的數量是88個，數量還是比擬可觀的。亮度上應該能夠讓人稱心。
再次聲明，自制一定要注意安全。
那么為何說巧妙呢？巧妙之處在于D1與R2加上后面的LED負載結合組成了一個恒流源。能夠看到，假如后級LED負載較輕，則三極管會在80K電阻的驅動下，全功率向后級負載供電，輸出最高電壓。假如后級的LED由于發熱形成工作電流過大，則會招致R2的輸出端電壓變低，電流越大，也就是后級負載越重，則此電壓會變得越低。當此處電壓與三極管基極處的電壓差高于2V時，D1穩壓管會導通。那么當穩壓管導通后會分流掉三極管的驅動電流，此時，三極管的導通才能會降落，輸出電流的才能也會降低，抵達LED的電流也會降低。完成了一個自動調整工作電流、堅持工作電流的功用。
電路設計中，我們希望大家能夠遵照一個用最少元器件完成相同或者更多功用的準繩。不只僅是節約本錢，關鍵的是能最大效率的應用元器件，降低整個電路的毛病點，保證電路的穩定性。
