快恢復(fù)二極管（簡稱FRD）是一種具有開關(guān)特性好、反向恢復(fù)時(shí)間短特點(diǎn)的半導(dǎo)體二極管，主要應(yīng)用于開關(guān)電源、PWM脈寬調(diào)制器、變頻器等電子電路中，作為高頻整流二極管、續(xù)流二極管或阻尼二極管使用。

快恢復(fù)二極管的內(nèi)部結(jié)構(gòu)與普通PN結(jié)二極管不同，它屬于PIN結(jié)型二極管，即在P型硅材料與N型硅材料中間增加了基區(qū)I，構(gòu)成PIN硅片。因基區(qū)很薄，反向恢復(fù)電荷很小，所以快恢復(fù)二極管的反向恢復(fù)時(shí)間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。

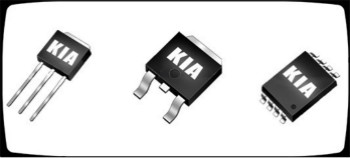

通常，5~20A的快恢復(fù)二極管管采用TO–220FP塑料封裝，20A以上的大功率快恢復(fù)二極管采用頂部帶金屬散熱片的TO–3P塑料封裝，5A以下的快恢復(fù)二極管則采用DO–41、DO–15或DO–27等規(guī)格塑料封裝。

采用TO–220或TO–3P封裝的大功率快恢復(fù)二極管，有單管和雙管之分。雙管的管腳引出方式又分為共陽和共陰。

1．性能特點(diǎn)

1）反向恢復(fù)時(shí)間

反向恢復(fù)時(shí)間tr的定義是：電流通過零點(diǎn)由正向轉(zhuǎn)換到規(guī)定低值的時(shí)間間隔。它是衡量高頻續(xù)流及整流器件性能的重要技術(shù)指標(biāo)。反向恢復(fù)電流的波形如圖1所示。IF為正向電流，IRM為最大反向恢復(fù)電流。Irr為反向恢復(fù)電流，通常規(guī)定Irr=0.1IRM。當(dāng)t≤t0時(shí)，正向電流I=IF。當(dāng)t＞t0時(shí)，由于整流器件上的正向電壓突然變成反向電壓，因此正向電流迅速降低，在t=t1時(shí)刻，I=0。然后整流器件上流過反向電流IR，并且IR逐漸增大；在t=t2時(shí)刻達(dá)到最大反向恢復(fù)電流IRM值。此后受正向電壓的作用，反向電流逐漸減小，并在t=t3時(shí)刻達(dá)到規(guī)定值Irr。從t2到t3的反向恢復(fù)過程與電容器放電過程有相似之處。

2）快恢復(fù)、超快恢復(fù)二極管的結(jié)構(gòu)特點(diǎn)

快恢復(fù)二極管的內(nèi)部結(jié)構(gòu)與普通二極管不同，它是在P型、N型硅材料中間增加了基區(qū)I，構(gòu)成P-I-N硅片。由于基區(qū)很薄，反向恢復(fù)電荷很小，不僅大大減小了trr值，還降低了瞬態(tài)正向壓降，使管子能承受很高的反向工作電壓?？旎謴?fù)二極管的反向恢復(fù)時(shí)間一般為幾百納秒，正向壓降約為0.6V，正向電流是幾安培至幾千安培，反向峰值電壓可達(dá)幾百到幾千伏。超快恢復(fù)二極管的反向恢復(fù)電荷進(jìn)一步減小，使其trr可低至幾十納秒。

20A以下的快恢復(fù)及超快恢復(fù)二極管大多采用TO-220封裝形式。從內(nèi)部結(jié)構(gòu)看，可分成單管、對(duì)管（亦稱雙管）兩種。對(duì)管內(nèi)部包含兩只快恢復(fù)二極管，根據(jù)兩只二極管接法的不同，又有共陰對(duì)管、共陽對(duì)管之分。圖2(a)是C20-04型快恢復(fù)二極管（單管）的外形及內(nèi)部結(jié)構(gòu)。(b)圖和圖分別是C92-02型（共陰對(duì)管）、MUR1680A型（共陽對(duì)管）超快恢復(fù)二極管的外形與構(gòu)造。它們均采用TO-220塑料封裝，

幾十安的快恢復(fù)二極管一般采用TO-3P金屬殼封裝。更大容量（幾百安～幾千安）的管子則采用螺栓型或平板型封裝形式。

2．檢測(cè)方法

1）測(cè)量反向恢復(fù)時(shí)間

測(cè)量電路如圖3。由直流電流源供規(guī)定的IF，脈沖發(fā)生器經(jīng)過隔直電容器C加脈沖信號(hào)，利用電子示波器觀察到的trr值，即是從I=0的時(shí)刻到IR=Irr時(shí)刻所經(jīng)歷的時(shí)間。設(shè)器件內(nèi)部的反向恢電荷為Qrr，有關(guān)系式：

trr≈2Qrr/IRM (5.3.1)

由式(5.3.1)可知，當(dāng)IRM為一定時(shí)，反向恢復(fù)電荷愈小，反向恢復(fù)時(shí)間就愈短。

2）常規(guī)檢測(cè)方法

在業(yè)余條件下，利用萬用表能檢測(cè)快恢復(fù)、超快恢復(fù)二極管的單向?qū)щ娦?，以及?nèi)部有無開路、短路故障，并能測(cè)出正向?qū)▔航?。若配以兆歐表，還能測(cè)量反向擊穿電壓。實(shí)例：測(cè)量一只C90-02超快恢復(fù)二極管，其主要參數(shù)為：trr=35ns，Id=5A，IFSM=50A，VRM=700V。外型同圖。將500型萬用表撥至R×1檔，讀出正向電阻為6.4Ω，n′=19.5格；反向電阻則為無窮大。進(jìn)一步求得VF=0.03V/格×19.5=0.585V。證明管子是好的。

注意事項(xiàng)：

1）有些單管，共三個(gè)引腳，中間的為空腳，一般在出廠時(shí)剪掉，但也有不剪的。

2）若對(duì)管中有一只管子損壞，則可作為單管使用。

3）測(cè)正向?qū)▔航禃r(shí)(shí)，必須使用R×1檔。若用R×1k檔，因測(cè)試電流太小，遠(yuǎn)低于管子的正常工作電流，故測(cè)出的VF值將明顯偏低。在上面例子中，如果選擇R×1k檔測(cè)量，正向電阻就等于2.2kΩ，此時(shí)n′=9格。由此計(jì)算出的VF值僅0.27V，遠(yuǎn)低于正常值(0.6V)。

肖特基二極管和快恢復(fù)二極管又什么區(qū)別

快恢復(fù)二極管是指反向恢復(fù)時(shí)間很短的二極管（5us以下），工藝上多采用摻金措施，結(jié)構(gòu)上有采用PN結(jié)型結(jié)構(gòu)，有的采用改進(jìn)的PIN結(jié)構(gòu)。其正向壓降高于普通二極管（1-2V），反向耐壓多在1200V以下。從性能上可分為快恢復(fù)和超快恢復(fù)兩個(gè)等級(jí)。前者反向恢復(fù)時(shí)間為數(shù)百納秒或更長，后者則在100納秒以下。

肖特基二極管是以金屬和半導(dǎo)體接觸形成的勢(shì)壘為基礎(chǔ)的二極管，簡稱肖特基二極管(Schottky Barrier Diode），具有正向壓降低（0.4--0.5V）、反向恢復(fù)時(shí)間很短（10-40納秒），而且反向漏電流較大，耐壓低，一般低于150V，多用于低電壓場(chǎng)合。

這兩種管子通常用于開關(guān)電源。

肖特基二極管和快恢復(fù)二極管區(qū)別：前者的恢復(fù)時(shí)間比后者小一百倍左右，前者的反向恢復(fù)時(shí)間大約為幾納秒~！

前者的優(yōu)點(diǎn)還有低功耗，大電流，超高速~！電氣特性當(dāng)然都是二極管阿~！

快恢復(fù)二極管在制造工藝上采用摻金,單純的擴(kuò)散等工藝,可獲得較高的開關(guān)速度,同時(shí)也能得到較高的耐壓.目前快恢復(fù)二極管主要應(yīng)用在逆變電源中做整流元件。
