第一種：雪崩毀壞

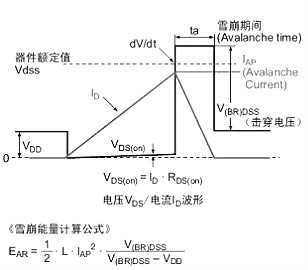

假如在漏極-源極間外加超出器件額定VDSS的電涌電壓，而且到達(dá)擊穿電壓V(BR)DSS （依據(jù)擊穿電流其值不同），并超出一定的能量后就發(fā)作毀壞的現(xiàn)象。在介質(zhì)負(fù)載的開關(guān)運(yùn)轉(zhuǎn)斷開時產(chǎn)生的回掃電壓，或者由漏磁電感產(chǎn)生的尖峰電壓超出功率MOSFET的漏極額定耐壓并進(jìn)入擊穿區(qū)而招致毀壞的形式會惹起雪崩毀壞。典型電路：
雪崩二極管

第二種：器件發(fā)熱損壞

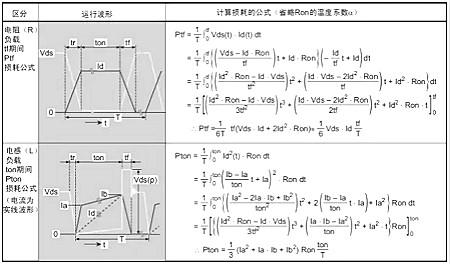

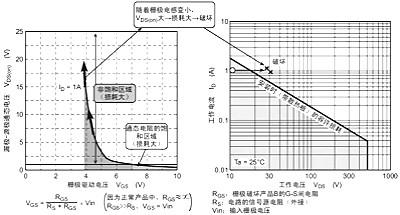

由超出安全區(qū)域惹起發(fā)熱而招致的。發(fā)熱的緣由分為直流功率和瞬態(tài)功率兩種。直流功率緣由：外加直流功率而招致的損耗惹起的發(fā)熱
●導(dǎo)通電阻RDS(on)損耗（高溫時RDS(on)增大，招致一定電流下，功耗增加）
●由漏電流IDSS惹起的損耗（和其他損耗相比極小）瞬態(tài)功率緣由：外加單觸發(fā)脈沖
●負(fù)載短路
●開關(guān)損耗（接通、斷開） *（與溫度和工作頻率是相關(guān)的）
●內(nèi)置二極管的trr損耗（上下橋臂短路損耗）（與溫度和工作頻率是相關(guān)的）器件正常運(yùn)轉(zhuǎn)時不發(fā)作的負(fù)載短路等惹起的過電流，形成瞬時部分發(fā)熱而招致毀壞。
另外，由于熱量不相配或開關(guān)頻率太高使芯片不能正常散熱時，持續(xù)的發(fā)熱使溫度超出溝道溫度招致熱擊穿的毀壞。
雪崩二極管

第三種：內(nèi)置二極管毀壞

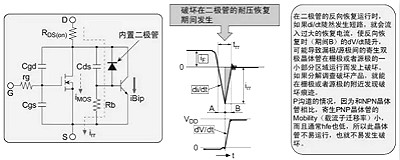

在DS端間構(gòu)成的寄生二極管運(yùn)轉(zhuǎn)時，由于在Flyback時功率MOSFET的寄生雙極晶體管運(yùn)轉(zhuǎn)，招致此二極管毀壞的形式。

雪崩二極管

第四種：由寄生振蕩導(dǎo)致的毀壞

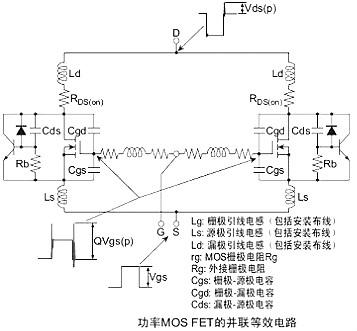

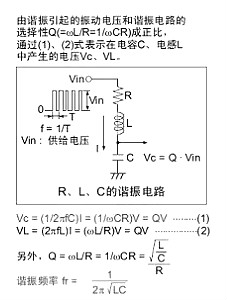

此毀壞方式在并聯(lián)時特別容易發(fā)作在并聯(lián)功率MOSFET時未插入柵極電阻而直接銜接時發(fā)作的柵極寄生振蕩。高速重復(fù)接通、斷開漏極-源極電壓時，在由柵極-漏極電容Cgd(Crss)和柵極引腳電感Lg構(gòu)成的諧振電路上發(fā)作此寄生振蕩。當(dāng)諧振條件(ωL=1/ωC)成立時，在柵極-源極間外加遠(yuǎn)遠(yuǎn)大于驅(qū)動電壓Vgs(in)的振動電壓，由于超出柵極-源極間額定電壓招致柵極毀壞，或者接通、斷開漏極-源極間電壓時的振動電壓經(jīng)過柵極-漏極電容Cgd和Vgs波形堆疊招致正向反應(yīng)，因而可能會由于誤動作惹起振蕩毀壞。
