N溝道MOS管工作原理等詳解-N溝道MOS管30V選型、參數及封裝大全-KIA MOS管

信息來源：本站　日期：2018-07-18　

分享到：

N溝道MOS管介紹

場效應管導通與截止由柵源電壓來操控，關于增強場效應管方面來說，N溝道的管子加正向電壓即導通，P溝道的管子則加反向電壓。一般2V～4V就OK了。可是，場效應管分為增強型和耗盡型，增強型的管子是必須需求加電壓才干導通的，而耗盡型管子本來就處于導通狀況，加柵源電壓是為了使其截止。

開關只有兩種狀況通和斷，三極管和場效應管作業有三種狀況，1.截止，2.線性擴大，3.飽滿（基極電流持續添加而集電極電流不再添加）。使晶體管只作業在1和3狀況的電路稱之為開關電路，一般以晶體管截止，集電極不吸收電流表明開關；以晶體管飽滿，發射極和集電極之間的電壓差挨近于0V時表明開。開關電路用于數字電路時，輸出電位挨近0V時表明0，輸出電位挨近電源電壓時表明1。所以數字集成電路內部的晶體管都工作在開關狀況。

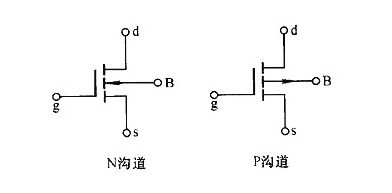

場效應管按溝道分可分為Ｎ溝道和Ｐ溝道管（在符號圖中可看到中間的箭頭方向不一樣）。

N溝道MOS管30V

按資料可分為結型管和絕緣柵型管，絕緣柵型又分為耗盡型和增強型，一般主板上大多是絕緣柵型管簡稱MOS管，而且大多選用增強型的Ｎ溝道，其次是增強型的Ｐ溝道，結型管和耗盡型管簡直不用。場效應晶體管簡稱場效應管.由大都載流子參加導電,也稱為單極型晶體管.它歸于電壓操控型半導體器材. 場效應管是使用大都載流子導電,所以稱之為單極型器材,而晶體管是即有大都載流子,也使用少量載流子導電,被稱之為雙極型器材. 有些場效應管的源極和漏極能夠交換使用,柵壓也可正可負,靈活性比晶體管好。

N溝道MOS管30V

Part Numbe	ID（A）	VDSS（v）	內阻（小）	內阻（大）	ciss	Package
Part Numbe	ID（A）	VDSS（v）	內阻（小）	內阻（大）	pF	Package
KIA100N03A	90	30	0.005	0.0041	2200	TO-263
KIA2803A	150	30	0.003	0.0022	4050	TO-263
KNB2803B	150	30	0.0028	0.0021	5060	TO-263
KIA30N03B	30	30	0.018	0.015	572	TO-251
KIA50N30A	50	30	0.009	0.0065	1180	TO-251
KIA100N03A	90	30	0.004	0.0031	2200	TO-251
KIA30N03B	30	30	0.018	0.015	572	TO-252
KIA50N03A	50	30	0.009	0.0065	1180	TO-252
KND9103A	40	30	0.0105	0.0085	910	TO-252
KIA100N03A	90	30	0.004	0.0031	2200	TO-252
KND3103A	110	30	0.0026	0.0019	3650	TO-252
KND2803	150	30	0.0028	0.0021	5060	TO-252
KIA50N03A0	50	30	0.09	0.0065	1180	TO-220
KIA100N03A	90	30	0.005	0.0043	2200	TO-220
KIA2803A	150	30	0.003	0.0022	4050	TO-220
KNY3103A	110	30	0.0026	0.0019	3650	PDFN*6

Part Numbe	ID（A）	BVDSS（V）	RDS（ON）（Ω）	Package
KIA2304	2.5	30	0.055	SOT-23
KIA2306	3.5	30	0.057	SOT-23
KIA3400	4.8	30	0.035	SOT-23
KIA3402	4	30	0.07	SOT-23
KIA4603A	7	30	0.0145	SOP-8
