單相半波整流電路圖,工作原理詳解-KIA MOS管
信息來源:本站 日期:2025-12-17
單相半波整流電路根據二極管的單向?qū)щ娦裕誚渙鬏斎氳惱脛軐?dǎo)通、負半周截止實現整流。特點:結構簡單、輸出電壓脈動大、效率低、僅利用輸入交流電的半個周期。

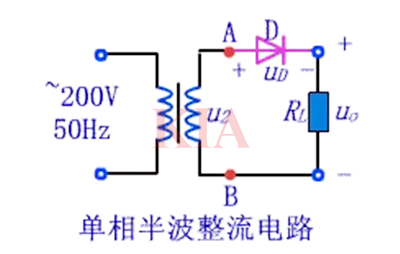

單相半波整流電路的核心原理是利用二極管單向?qū)щ娞匭裕瑑H在輸入交流電壓的正半周導通(或負半周,取決于二極管方向),使負載僅通過正半周電流。
1. 拓?fù)浣Y(jié)構:由單個二極管構成回路,元件數量極少,故結構簡單;
2. 輸出效率:理論輸出直流電壓平均值僅為交流輸入有效值的約45%(即√2/π ≈0.45),且僅利用半個周期的波形,能量利用率低;
3. 波形質量:輸出為間斷性脈沖波形,脈動系數(紋波)高達1.21,遠高于全波整流;
4. 應用局限:因低效率和強紋波,通常僅用于小功率、對穩定性要求不高的場景。

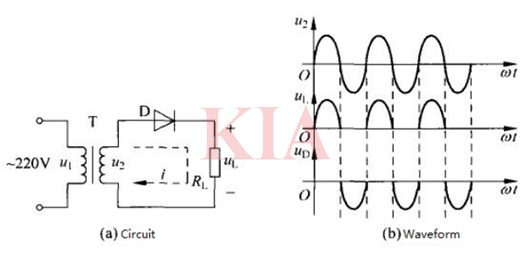

單相半波整流電路由變壓器T、整流二極管D和負載電阻RL組成。如圖1所示。變壓器T將220V工頻交流電u2降低到幾伏或十伏以上交流電,這是變壓器T次級側的輸出電壓。
該電路使用二極管的單向電導率進行整流。在U2的正半周期內,二極管D向前傳導。電流從變壓器次級線圈的上端流過二極管D,流過負載電阻RL并流回變壓器次級線圈的下端。輸出電壓UL是正弦波的正半周期。
在U2的負半周期中,二極管D被反向阻斷。整流電路中沒有電流,輸出電壓UL為零。
輸出信號uL的波形如圖1(b)所示。從圖中可以看出,輸出信號UL為半波脈動直流信號。如果我們忽略二極管的正向壓降和變壓器的內阻,其一個周期的平均值為
在公式中,U2是變壓器二次側電壓U2的有效值。負載電流iL的平均值
單相半波整流電路的優點是結構簡單,元件少。但是,輸出電壓具有較大的紋波分量,并且僅使用一半的波。因此,它只適用于一些要求較低的場合。
