74ls04的功能和引腳圖及74ls04應用電路圖匯總解析-KIA MOS管
信息來源：本站 日期：2019-07-12

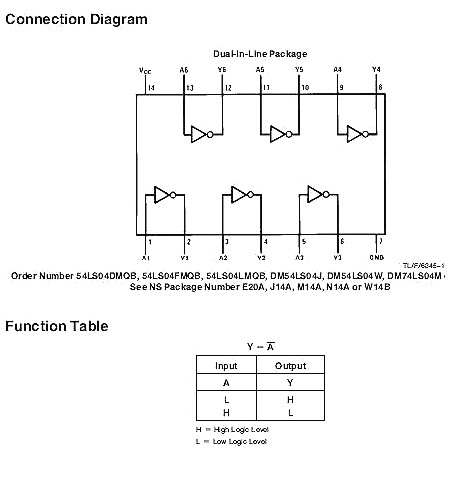

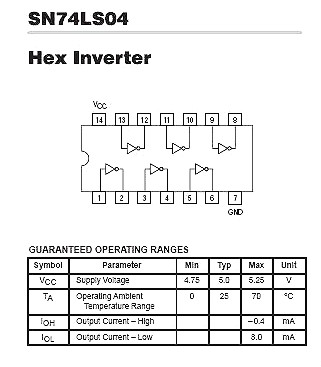

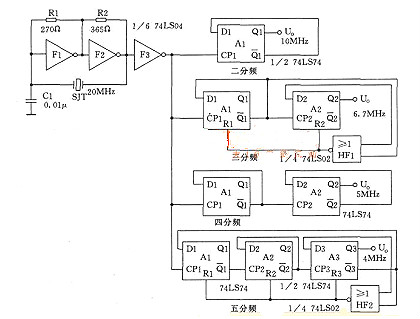

74ls04是帶有6個非門的芯片，是六輸入反相器，也就是有6個反相器，它的輸出信號與輸入信號相位相反。六個反相器。共用電源端和接地端，其它都是獨立的。輸出信號手動負載的能力也有一定程度的放大。
反相器是可以將輸入信號的相位反轉(zhuǎn)180度，這種電路應用在模擬電路，比如說音頻放大，時鐘振蕩器等。在電子線路設(shè)計中，經(jīng)常要用到反相器。
74LS04是一個數(shù)字控制開關(guān)芯片簡單來說里面就是幾個電子開關(guān)電路由外部信號控制內(nèi)部開關(guān)狀態(tài)，在節(jié)日彩燈中起控制彩燈按設(shè)的順序亮和滅的作用。

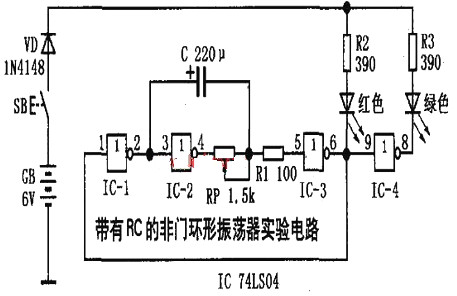

圖中為帶有RC延遲電路的非門環(huán)形自激多諧振蕩器實驗電路。振蕩電路由非門IC1、IC2、IC3及定時電路元件RP、C等組成，由IC3輸出矩形波信號。R1為保護電阻器，避免定時電容器c反向放電時有可能造成IC3門電路損壞。非門IC4使振蕩器輸出波形較好的矩形波。
振蕩頻率估算f>1/2.3RC T>2.3RC
定時電阻器電阻值在100-10002范圍內(nèi)選取，定時電容器C取值范圍較大，從幾百皮法（pF）至幾百微法范圍內(nèi)選職，可以使振蕩頻率范圍從幾兆赫茲到幾赫茲。把定時電阻器換成電位器（1.5k92），能連續(xù)調(diào)節(jié)振蕩頻率，并且有較大的覆蓋率。用到的芯片有74ls04。

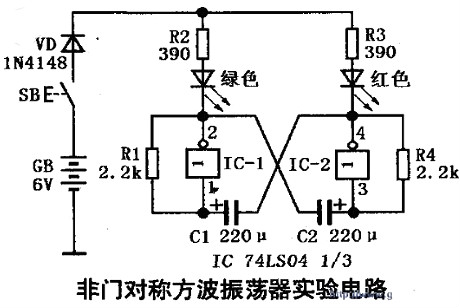

圖中為非門對稱方波自激多諧振蕩器實驗電路，由于電路對稱，輸出振蕩波形占空比為1：1，為方波，故稱對稱方波振蕩器。在振蕩電路中，非門IC1輸出端經(jīng)過定時電容器C2耦合到非門IC2輸入端，同樣IC2輸出端經(jīng)C1耦合到IC1輸入端，兩個非門通過電容器互相耦合形成正反饋閉環(huán)電路，因而能夠產(chǎn)生方波振蕩。當R1=R4=R，C1=C2=C時，振蕩頻率估算公式：
f≈1／RC
振蕩周期T≈RC。定時電阻器R1、R4取值為1~2.2kΩ，定時電容器C1、C2取值范圍較大，可以從幾十皮法至幾百微法，振蕩頻率范圍從幾赫茲到數(shù)兆赫茲。

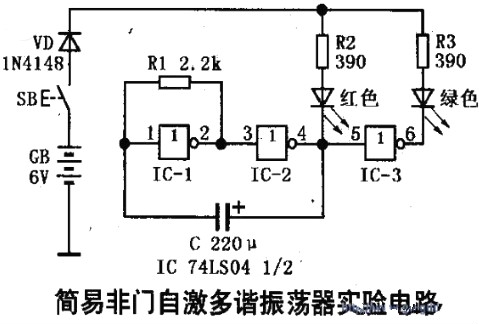

圖中為簡易非門自激多諧振蕩器實驗電路，它由非門振蕩器IC1、IC2，反相器IC3，紅色、綠色發(fā)光二極管和電源GB供電系統(tǒng)組成。IC1、IC2作為振蕩器的開關(guān)環(huán)節(jié)，R1、C定時電路產(chǎn)生延時正反饋信號控制開關(guān)環(huán)節(jié)周期性的開通和關(guān)閉，使IC2輸出矩形波。反相器IC3使紅色、綠色發(fā)光二極管與振蕩器同步交替閃亮。

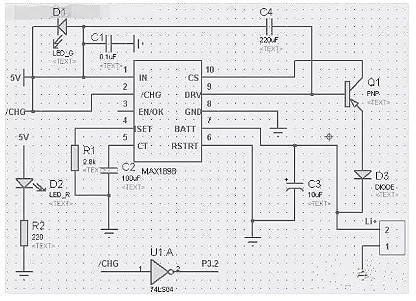

充電狀態(tài)輸出引腳/CHG經(jīng)反相器74LS04后與單片機的P3.2口連接，觸發(fā)外部中斷。PNP為P溝道的場效應管或三極管。D1為綠色發(fā)光二極管，處于通電狀態(tài)時亮；D2為紅色放光二極管，電源接通時亮。R1設(shè)置充電電流的電阻，阻值為2.8千歐，設(shè)置最大充電電流為500mA;C2為設(shè)置充電時間的電容，容值為100μF，設(shè)置最大充電時間為3小時。
充電電路控制部分

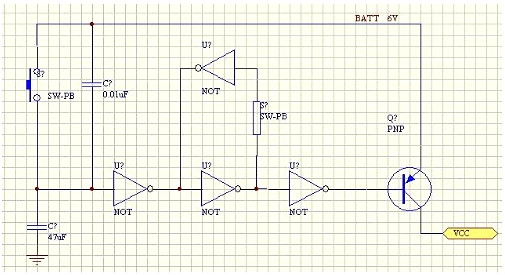

下圖是采用非門芯片（74ls04）與三極管（這里采用8050） 組成的按鍵喚醒電路：
74LS04與74LS14都是74系列的非門。
74LS04與74LS14他們的區(qū)別是：
1、輸出：74LS04和74LS14是一樣的。如果同一個公司，輸出參數(shù)都是一樣的。
2、輸入：兩者不同的是輸入不一樣.74LS04輸入是TTL電平，74LS14輸入是施密特輸入（有滯回特性）。
因為輸入不一樣，兩個芯片的應用場合也有所不同.74LS04多用于板內(nèi)一般數(shù)據(jù)的“非”控制，而74LS14一般用于某些信號的整形或者異受干擾/關(guān)鍵信號的信號緩沖等。
大部分情況下74LS14可以替代74LS04，74ALS04和74LS04都是六反相器，74LS04是6非門IC工作電壓5V。
