什么是推桿電機？
推桿電機其實也叫電動推桿，是一種將電動機的旋轉運動轉變?yōu)橥茥U的直線往復運動的電力驅動裝置。推桿電機是我公司成立前針對國內中，大推力檔電動拉桿產品空白，而顧客又有需求的情況下于1988年起率先自主開發并生產的系列產品，是我公司多種電動推拉桿系列產品之一。
它由哪些元件組成的？
主要由驅動電機、減速齒輪、螺桿、螺母、推桿、彈簧、微動控制開關等組成；
工作原理是什么？
原理是：電動機經齒輪減速后，帶動一對絲桿螺母，把電機的旋轉運動變成直線運動，利用電動機正反轉完成推桿動作，通過各種杠桿、搖桿或連桿等機構可完成轉動、搖動等復雜動作。
主要應用在哪些領域？
推桿電機可廣泛運用于家具、電子、機械、冶金、交通、石油、化工、運輸、建筑等行業。
電動推桿原理，電動推桿一般采用二級傳動，一級傳動減速主要有兩種，一種是采用蝸輪蝸桿減速，另一種是采用齒輪減速；二級傳動大都采用絲桿螺母。其工作原理簡述如下:
電機輸出軸蝸桿帶動蝸輪轉動，使蝸輪內連接的絲桿轉動，絲桿上的螺母在導向管內作軸向移動，至所需行程時，螺母凸臺壓下行程開關斷電，電動機停止運轉,正反控制相同。
電機經齒輪減速后，帶動一對絲桿螺母，螺母連接推桿，把電機的旋轉運動變成推桿的直線運動，利用電動機正反轉完成推桿動作。通過各種杠桿、搖桿或連桿等機構可完成轉動、搖動等復雜動作。通過改變杠桿力臂長度，可以增大或加大行程。
電動推桿是一種新型的電動執行機構，主要由驅動電機、減速齒輪、螺桿、螺母、導向管、導套、推桿、安裝座、彈簧、外殼及蝸輪、微動控制開關等組成，可以實現遠距離控制、集中控制。
電動推桿在一定行程范圍內作往返運動，一般電動推桿標準行程50、100，150，200，250，300，350，400mm，特殊行程也可根據不同應用條件要求設計定做?？梢愿鶕?jù)不同的應用負荷而設計不同推力的電動推桿，一般其最大推力可達6000N，空負載速度3mm~45mm/s。
電動推桿以12V/24V 直流電機為動力源，有配套的電源控制器，控制器的輸入電壓一般為110V/220V,輸出電壓12V/24V，供電動推桿運行。有電源的地方就可使用，非常方便。采用電動推桿作為執行機構不僅可減少采用氣動執行機構所需的氣源裝置和輔助設備，也可減少執行機構的重量。電動推桿和液壓缸相比較也無需要液壓源，不需要復雜的成套系統支持，包括泵，管道，閥門，過濾器，很多接頭等。因此從節能看，電動推桿執行機構比氣動液壓執行機構有明顯節能優點。
電動推桿具有性能可靠，動作靈敏，運行平穩，推拉力相同，環境適應性好等特點，隨著現代社會科技的發展和人民生活水平的提高。
電動推桿的應用也不再局限于工業領域的應用而是被更多的運用到了生活當中，在醫療設備與保健器材、智能建筑與家居設施、汽車行業等領域廣泛使用。
電動推桿原理：電動推桿內部電動機經齒輪減速后，帶動一對絲桿螺母，把電機的旋轉運動變成直線運動，利用電動機正反轉完成推桿動作。例如：通過各種杠桿、搖桿或連桿等機構可完成轉動、搖動等復雜動作。電動推桿通過改變杠桿力臂長度，可以增大或加大行程。

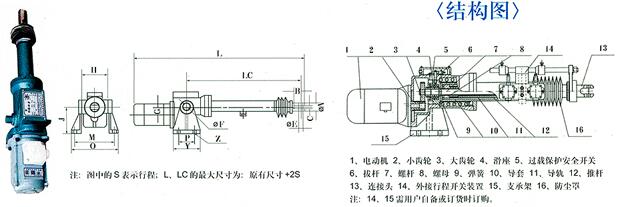

（一）DT型電動推桿結構圖：
（二）DTZ型電動推桿結構圖：
（三）TDT型電動推桿結構圖：
（四）DTW型電動推桿結構圖：
（五）DTT型電動推桿結構圖：
隨著電動推桿的應用范圍越來越廣，隨之而來的出現的問題也不少，其中有不少問題是可以避免的。例如過載長時間運行，側向力過大，工作制不夠等，為了以后大家在應用電動推桿的時候少出現問題，請注意一下幾個問題：
1、電動推桿梯形絲杠的工作制一般是10-25%,滿載來說，如果不是，可適當提高，滾珠絲杠的工作制是90-100%。
2、行程大于800mm時伸縮管的長度要增加；行程大于300mm要考慮電動推桿的穩定性。
3、確認是否需要自鎖，詳情請咨詢本地工程師。
4、平衡推桿的側向力，保證電動推桿在運行時只承受正向力。
5、電動推桿的使用溫度一定要在其允許的范圍內，如果特殊要求要提前說明。
電動推桿的選擇可根據具體的應用場合選擇不同的電動推桿以滿足不同的使用要求。在不同的環境里，推桿和電機，特殊功能附件的任意組合，不同組合的電動推桿的功能和應用領域也就不一樣，下面對于電動推桿的選型總結如下：
1、一些簡單的推拉我們可以選用普通的電機和梯形絲杠來進行作業，一般可應用于實現物體的簡單推拉且要求精度不高的應用場合。
2、如果是在平穩的環境中作業，電動推桿要求小推力，體積小，靜音，運行平穩。電動推桿選用24V/12V直流永磁電機驅動，鋁合金或不銹鋼傳動稈，此類電動推桿主要應用于電動護理床、手術床、牽引床、牙科椅，按摩床，跑步機健身器材與醫療設備行業中，配備過載保護功能，內置備用電池。
3、如果是在一些要求比較高的環境，像是對精度、效率和速度等方面都有一定要求的時候，我們可以配置電位計、霍爾反饋等，也可以使用伺服電機亦或是步進電機，這些組合起來他們的成本是比較高的但是同樣的他們的精度和效率也非常高，對安裝和維護人員的要求同樣也很高。
4、電動推桿應用的領域相同，但不同產品對同類型的電動推桿的技術要求也不盡相同，因此選擇合適的電動推桿規格就非常關鍵，如何選擇電動推桿，主要因素有推力，行程，靜音，工作循環方式，控制模式，安裝附件等因素。
