MOS管概念及工作原理

怎么區(qū)分MOS管的極，首先我們了解一下是什么及它的工作原理這些基礎(chǔ)知識。MOS管，即在集成電路中絕緣性場效應(yīng)管。MOS英文全稱為金屬-氧化物-半導(dǎo)體，描述了集成電路中的結(jié)構(gòu)，即：在一定結(jié)構(gòu)的半導(dǎo)體器件上，加上二氧化硅和金屬，形成柵極。MOS管的source和drain是可以對調(diào)的，都是在P型backgate中形成的N型區(qū)。

MOS管的工作原理（以N溝道增強型MOS場效應(yīng)管）它是利用VGS來控制“感應(yīng)電荷”的多少，以改變由這些“感應(yīng)電荷”形成的導(dǎo)電溝道的狀況，然后達到控制漏極電流的目的。在制造管子時，通過工藝使絕緣層中出現(xiàn)大量正離子，故在交界面的另一側(cè)能感應(yīng)出較多的負電荷，這些負電荷把高滲雜質(zhì)的N區(qū)接通，形成了導(dǎo)電溝道，即使在VGS=0時也有較大的漏極電流ID。當(dāng)柵極電壓改變時，溝道內(nèi)被感應(yīng)的電荷量也改變，導(dǎo)電溝道的寬窄也隨之而變，因而漏極電流ID隨著柵極電壓的變化而變化。

怎么區(qū)分MOS管的極

1.判斷柵極G

MOS驅(qū)動器主要起波形整形和加強驅(qū)動的作用:假如MOS管的G信號波形不夠陡峭，在點評切換階段會造成大量電能損耗其副作用是降低電路轉(zhuǎn)換效率，MOS管發(fā)燒嚴峻，易熱損壞MOS管GS間存在一定電容，假如G信號驅(qū)動能力不夠，將嚴峻影響波形跳變的時間.

將G-S極短路，選擇萬用表的R×1檔，黑表筆接S極，紅表筆接D極，阻值應(yīng)為幾歐至十幾歐。若發(fā)現(xiàn)某腳與其字兩腳的電阻均呈無限大，并且交換表筆后仍為無限大，則證實此腳為G極，由于它和另外兩個管腳是絕緣的。

2.判斷源極S、漏極D

將萬用表?yè)苤罵×1k檔分別丈量三個管腳之間的電阻。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。因?yàn)闇y(cè)試前提不同，測出的RDS（on）值比手冊中給出的典型值要高一些。

3.丈量漏-源通態(tài)電阻RDS（on）

在源-漏之間有一個PN結(jié)，因此根據(jù)PN結(jié)正、反向電阻存在差異，可識別S極與D極。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典型值）。

區(qū)分MOS管極的方法步驟

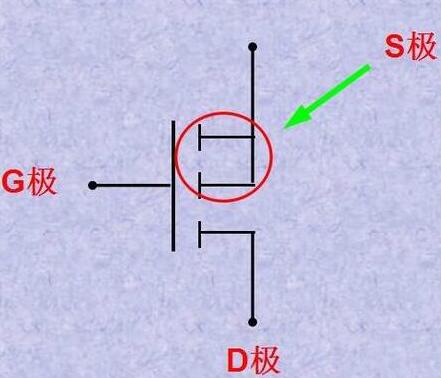

1、MOS管符號上的三個腳的辨認要抓住關(guān)鍵地方 。G極，不用說比較好認。S極，不論是P溝道還是N溝道，兩根線相交的就是；D極，不論是P溝道還是N溝道，是單獨引線的那邊。

2、他們是N溝道還是P溝道？

三個腳的極性判斷完后，接下就該判斷是P溝道還是N溝道了：當(dāng)然也可以先判斷溝道類型，再判斷三個腳極性。先判斷是什么溝道，再判斷三個腳極性。

3、寄生二極管的方向如何判定？

接下來，是寄生二極管的方向判斷：它的判斷規(guī)則就是：N溝道，由S極指向D極；P溝道，由D極指向S極。

4、簡單的判斷方法，上面方法不太好記，一個簡單的識別方法是：想像DS邊的三節(jié)斷續(xù)線是連通的）不論N溝道還是P溝道MOS管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的：要么都由S指向D，要么都由D指向S。
